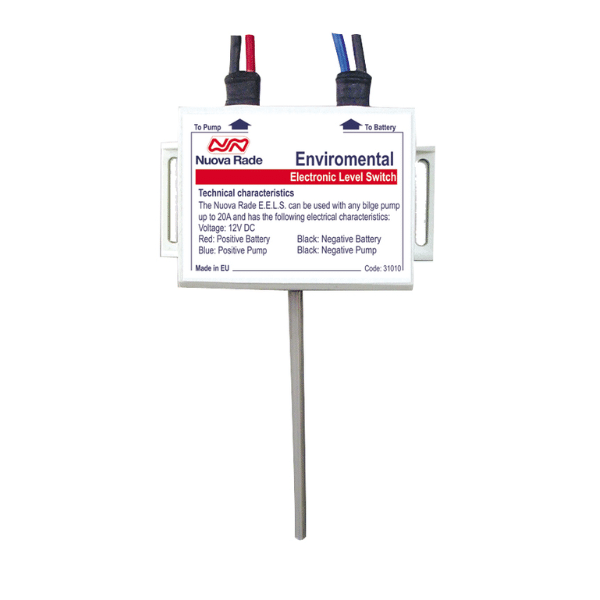

Interruptor Medio Ambiental Electronico de Nivel Sentina

Interruptor Medio Ambiental Electronico de Nivel Sentina

• Funciona con un sensor electrónico, en lugar de la presión de aire o cualquier parte móvil
• Ha sido diseñado para detectar el nivel del agua con gran precisión y exactitud, ofreciéndole así el mejor resultado posible
• Una de las ventajas más importantes de la E.E.L.S es que es respetuosa con el medio ambiente
• Diseñado para operar sólo cuando detecta el agua
• Si hay cantidades de hidrocarburos, como el petróleo, se desconecta la bomba de sentina, evitando así la contaminación
• Montado verticalmente al casco, el E.E.L.S está conectado en línea con la (s) bomba (s) de sentina incluso de mayor potencia
• Su diseño compacto permite una mayor libertad de movimiento
• En embarcaciones internas el espacio mínimo que ocupa deja más espacio de carga y el espacio de la portilla intacto
• Otras características son los contactos eléctricos aislados, la cubierta de Nylon resistente y plástico ABS
• 100% impermeabilidad al agua.

Características técnicas

• El Electronic Level Switch se puede utilizar con cualquier bomba de achique hasta 20A
• El interruptor de nivel electrónico tiene las siguientes características eléctricas:
• Voltaje: 12V DC
• Conexión al circuito principal: Inline
• Amperaje máximo: 20A

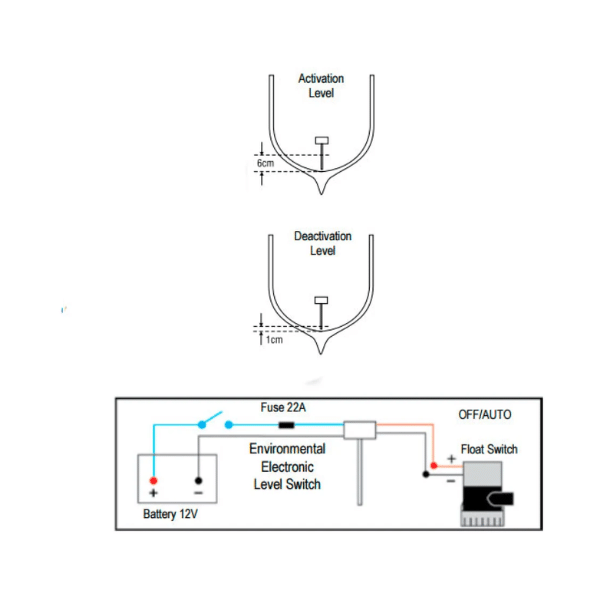

• Cómo conectar el interruptor de nivel electrónico
• Conectar un interruptor para la activación del funcionamiento automático de la bomba de sentina en línea al polo positivo de la batería. También debe conectar un fusible en línea, de acuerdo con el amperaje de la bomba de sentina y hasta 20A máx. (consulte las instrucciones del fabricante). Los cables del Interruptor de Nivel Electrónico que están conectados a los polos de la batería son ROJO (+) y NEGRO (-). El otro par de cables BLACK (-) y BLUE (+) están conectados al polo negativo y positivo de la bomba de achique, respectivamente.

¡ATENCIÓN!

• Es necesario que siga la polaridad al realizar las conexiones, de lo contrario corre el riesgo de producir un cortocircuito que dañe su Interruptor de Nivel Electrónico. Compruebe la polaridad antes de activar su nuevo interruptor de flotador.

Cableado

• Negro: Negativo (-)
• Rojo – Azul: Positivo (+)
• Negro – Rojo: Conexión a la batería
• Negro – Azul: Conexión a la bomba de sentina
